閘閥的結構和特點
[ 2013-07-04 ]
閘閥是一種最常用的截斷閥，用來接通或截斷管路中的介質，不適合調節介質流量。它的啟閉件(閘板)在垂直于閥內通道中心線的平面做升降
1.閘閥的特點
(1)流動阻力小。
(2)結構長度(與管道相連接的兩端而間的距離)較小。
(3)啟閉較省力。
(4)介質流動方向不受限制。
(5)高度大，啟閉時間長。
(6)密封面易產生擦傷。
(7)零件較多，結構較復雜，制造與維修比較困難，成本也比截止閥高
1.閘閥的結構
閘閥主要由閥體、閥蓋、閥桿、閘板、密封填料及驅動裝置等組成，見圖5-23所示。
(1)閥體與閥蓋：閥體與閥蓋多采用法蘭連接。小口徑的閘閥用螺紋連接。
(2)閘板與閥座密封圈：閘板是閘閥的啟閉件。閘閥的工作、密封性能和壽命主要取決于閘板。閘閥可以分成楔式和平行式兩大類。楔式閘閥采用楔形閘板，其密封面與閘板垂直中心線成一定傾角，稱為楔半角。楔半角的大小主要取決于介質的溫度和通徑的大小。一般介質溫度越高、通徑越大，所取楔半角越大，以防止溫度變化時閘板被卡住。常見的楔形閘板其楔半角只有2°52'和5°兩種。楔式閘板又有彈性閘板、楔式雙閘板形式，目前閘板是一種易于實現可靠密封的閘板形式，目前國內外已廣泛采用。楔式單閘板是一種整體的楔式閘板，其特點是結構簡單、尺寸小、使用比較討靠。但閘板和閥座密封面的楔角加上精度要求很高，加工與維修均較困難。啟閉過程中密封面易發生擦傷，溫度變化時閘板易被楔住。它適用于常溫、中溫和各種壓力的閘閥。楔式雙閘板是由兩塊閘板組合而成，用球面頂心鉸接成楔形閘板。
(3)閥桿：閘閥閥桿有明桿和暗桿之分，因而閘閥也分明桿閘閥和暗桿閘閥兩類。明桿閘閥的手輪固定在閥桿螺母上。閥桿螺母在閥蓋或閥蓋支架上可以自由轉動，但不允許有上下位移。暗桿閘閥的手輪固定在閥桿上，閥桿螺母固定在閘板頂部。閥桿受閥蓋限制，只能做旋轉運動，而不能做升降運動。
1.閘閥的特點
(1)流動阻力小。
(2)結構長度(與管道相連接的兩端而間的距離)較小。
(3)啟閉較省力。
(4)介質流動方向不受限制。
(5)高度大，啟閉時間長。
(6)密封面易產生擦傷。
(7)零件較多，結構較復雜，制造與維修比較困難，成本也比截止閥高
1.閘閥的結構

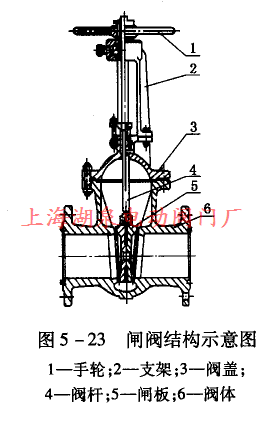

閘閥主要由閥體、閥蓋、閥桿、閘板、密封填料及驅動裝置等組成，見圖5-23所示。
(1)閥體與閥蓋：閥體與閥蓋多采用法蘭連接。小口徑的閘閥用螺紋連接。
(2)閘板與閥座密封圈：閘板是閘閥的啟閉件。閘閥的工作、密封性能和壽命主要取決于閘板。閘閥可以分成楔式和平行式兩大類。楔式閘閥采用楔形閘板，其密封面與閘板垂直中心線成一定傾角，稱為楔半角。楔半角的大小主要取決于介質的溫度和通徑的大小。一般介質溫度越高、通徑越大，所取楔半角越大，以防止溫度變化時閘板被卡住。常見的楔形閘板其楔半角只有2°52'和5°兩種。楔式閘板又有彈性閘板、楔式雙閘板形式，目前閘板是一種易于實現可靠密封的閘板形式，目前國內外已廣泛采用。楔式單閘板是一種整體的楔式閘板，其特點是結構簡單、尺寸小、使用比較討靠。但閘板和閥座密封面的楔角加上精度要求很高，加工與維修均較困難。啟閉過程中密封面易發生擦傷，溫度變化時閘板易被楔住。它適用于常溫、中溫和各種壓力的閘閥。楔式雙閘板是由兩塊閘板組合而成，用球面頂心鉸接成楔形閘板。
(3)閥桿：閘閥閥桿有明桿和暗桿之分，因而閘閥也分明桿閘閥和暗桿閘閥兩類。明桿閘閥的手輪固定在閥桿螺母上。閥桿螺母在閥蓋或閥蓋支架上可以自由轉動，但不允許有上下位移。暗桿閘閥的手輪固定在閥桿上，閥桿螺母固定在閘板頂部。閥桿受閥蓋限制，只能做旋轉運動，而不能做升降運動。
