不銹鋼閘閥z41w-16p DN150的結構長度知道嗎
[ 2023-12-22 ]

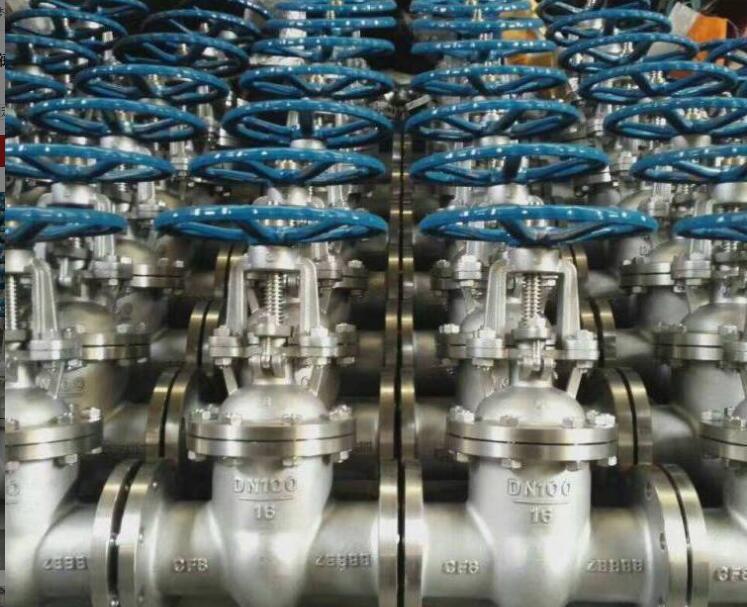

不銹鋼閘閥z41w-16p DN150的結構長度知道嗎？上海湖泉閥門集團有限公司Z41W-16P不銹鋼高壓閘閥不銹鋼閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關, 不能作調節和節流。閘閥流體阻力小，適用的壓力、溫度范圍大，介質流動方向不受限制，密封性能良好。廣泛適用于食品、醫藥、石油、化工、天然氣、鋼鐵、環保、造紙等輸送管路中做介質切斷或流通。

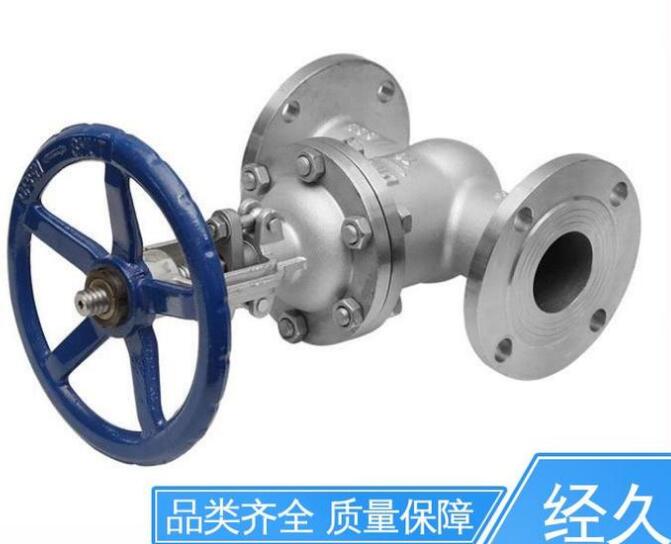

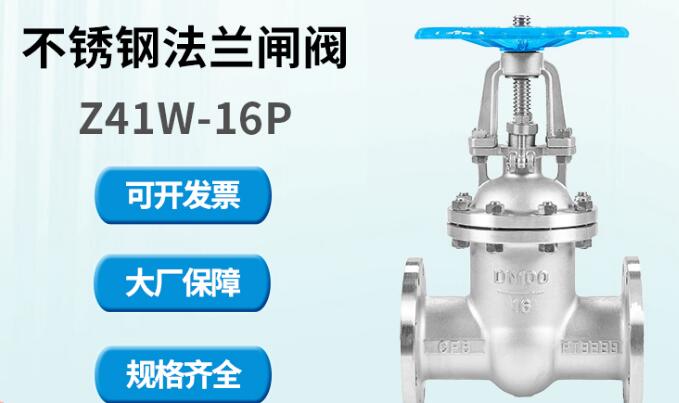

z41W-16P不銹鋼法蘭閘閥 不銹鋼閘閥:閥體、閥蓋、閘板、閘桿使用不銹鋼材料,閥座密封面為聚四氟乙烯、不銹鋼+硬質合金或堆焊硬質合金,填料一般采用硬質合金、聚四氟乙烯、石棉石墨或柔性石墨。型號:Z41W-16P 規格:DN50-200 適用溫度:0-425℃ 適用介質:水油蒸汽 商品參數 閘閥(gate valve)的啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關 , 不能作調節和節流。應用于工作壓力 1.6MPa~20.0MPa，工作溫度 -29℃~200℃的石油、化工、水力、火力電站各種系統的管路上，適用介質為硝酸類、醋酸類、水、油、氣類及某些腐蝕性液體。

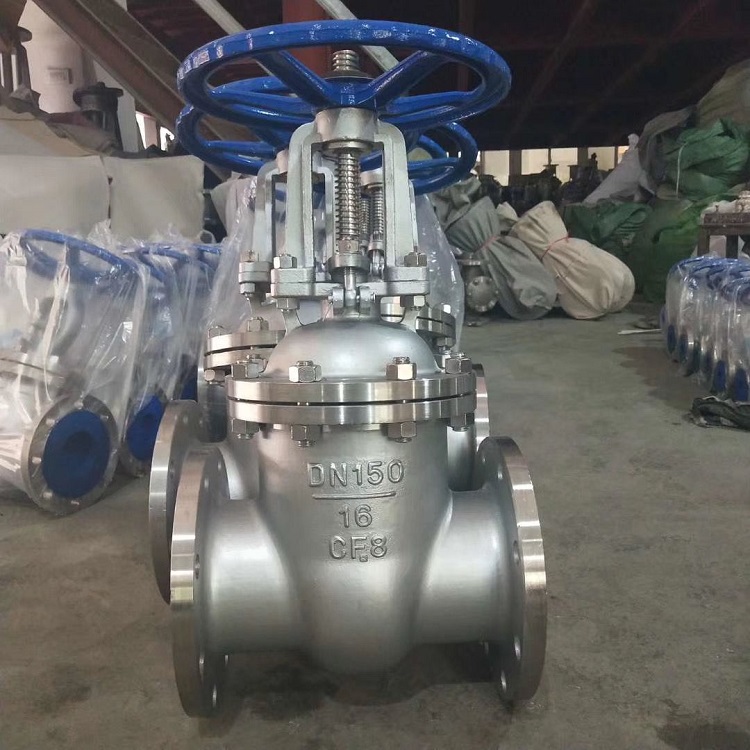

不銹鋼閘閥z41w-16p DN150產品外形及結構尺寸（PN16）
Z41H、Z41Y、Z41W（PN16）不銹鋼閘閥外形及結構尺寸（mm）
不銹鋼閘閥z41w-16p DN150產品技術參數
不銹鋼閘閥參數：
z41W-16P不銹鋼法蘭閘閥 不銹鋼閘閥:閥體、閥蓋、閘板、閘桿使用不銹鋼材料,閥座密封面為聚四氟乙烯、不銹鋼+硬質合金或堆焊硬質合金,填料一般采用硬質合金、聚四氟乙烯、石棉石墨或柔性石墨。型號:Z41W-16P 規格:DN50-200 適用溫度:0-425℃ 適用介質:水油蒸汽 商品參數 閘閥(gate valve)的啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關 , 不能作調節和節流。應用于工作壓力 1.6MPa~20.0MPa，工作溫度 -29℃~200℃的石油、化工、水力、火力電站各種系統的管路上，適用介質為硝酸類、醋酸類、水、油、氣類及某些腐蝕性液體。
不銹鋼閘閥z41w-16p DN150產品外形及結構尺寸（PN16）
Z41H、Z41Y、Z41W（PN16）不銹鋼閘閥外形及結構尺寸（mm）
| DN | L | D | D1 | D2 | b | f | z×ød | H | D0 | 重量 / kg |
| 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4×ø14 | 175 | 200 | 4 |
| 20 | 150 | 105 | 75 | 55 | 14 | 2 | 4×ø14 | 180 | 200 | 5 |
| 25 | 160 | 115 | 85 | 65 | 14 | 2 | 4×ø14 | 210 | 200 | 6 |
| 32 | 180 | 135 | 100 | 78 | 16 | 2 | 4×ø18 | 210 | 200 | 7 |
| 40 | 200 | 145 | 110 | 85 | 16 | 3 | 4×ø18 | 350 | 200 | 19 |
| 50 | 250 | 160 | 125 | 100 | 16 | 3 | 4×ø18 | 358 | 240 | 29 |
| 65 | 265 | 180 | 145 | 120 | 18 | 3 | 4×ø18 | 375 | 240 | 33 |
| 80 | 280 | 195 | 160 | 135 | 20 | 3 | 8×ø18 | 433 | 280 | 45 |
| 100 | 300 | 215 | 180 | 155 | 20 | 3 | 8×ø18 | 502 | 320 | 63 |
| 125 | 325 | 245 | 210 | 185 | 22 | 3 | 8×ø18 | 612 | 360 | 108 |
| 150 | 350 | 280 | 240 | 210 | 24 | 3 | 8×ø23 | 676 | 360 | 134 |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | 12×ø23 | 820 | 400 | 192 |
| 250 | 450 | 405 | 355 | 320 | 30 | 3 | 12×ø25 | 969 | 450 | 273 |
| 300 | 500 | 460 | 410 | 375 | 30 | 4 | 12×ø25 | 1142 | 560 | 379 |
| 350 | 550 | 520 | 470 | 435 | 34 | 4 | 16×ø25 | 1280 | 640 | 590 |
| 400 | 600 | 580 | 525 | 485 | 36 | 4 | 16×ø30 | 1452 | 640 | 850 |
| 450 | 650 | 640 | 585 | 545 | 40 | 4 | 20×ø30 | 1541 | 720 | 907 |
| 500 | 700 | 705 | 650 | 608 | 44 | 4 | 20×ø34 | 1676 | 720 | 958 |
| 600 | 800 | 840 | 770 | 718 | 48 | 5 | 20×ø41 | 1874 | 800 |
1112 |
不銹鋼閘閥z41w-16p DN150產品技術參數
| 型號 | PN | 工作壓力 / MPa | 適用溫度 / ℃ | 適用介質 |
| Z41W-16P~25P | 16~25 | 1.6~2.5 | ≤ 150 | 弱腐蝕性介質 |
| Z41Y-16P~25P | ||||
| Z41W-16R~25R | ||||
| Z41Y-16R~25R | ||||
| Z41W-40P~63P | 40~63 | 4.0~6.3 | ≤ 150 | 弱腐蝕性介質 |
| Z41Y-40P~63P | ||||
| Z41W-40R~63R | ||||
| Z41Y-40R~63R | ||||
| Z41Y-100P~160P | 100~160 | 10.0~16.0 | ≤ 150 | 弱腐蝕性介質 |
| Z41Y-100R~160R | ||||
| Z41H-40P~200P | 40~200 | 4.0~20.0 | ≤ 200 | 硝酸類 |
| Z41H-40R~200R |
不銹鋼閘閥參數：
適用溫度：腐蝕性介質≤200℃，非腐蝕性介質≤600
適用介質：適用與化工原料、食品原料等有腐蝕性介質以及水、蒸汽、油品等非腐蝕性介質。
閘閥材質的選擇：
閥體，閥蓋：CF8、CF3、CF8M、CF3M、2520、321、雙向鋼、C4
內件材料：SS304、SS304L、SS316、SS316L、SS321
不銹鋼法蘭閘閥操作方式的選擇：
電動執行器 氣動執行器 手動 齒輪動
