閘閥Z41W-16P，DN65型號什么意思，生產廠家

[ 2024-09-10 ]

更多產品點擊：閘閥

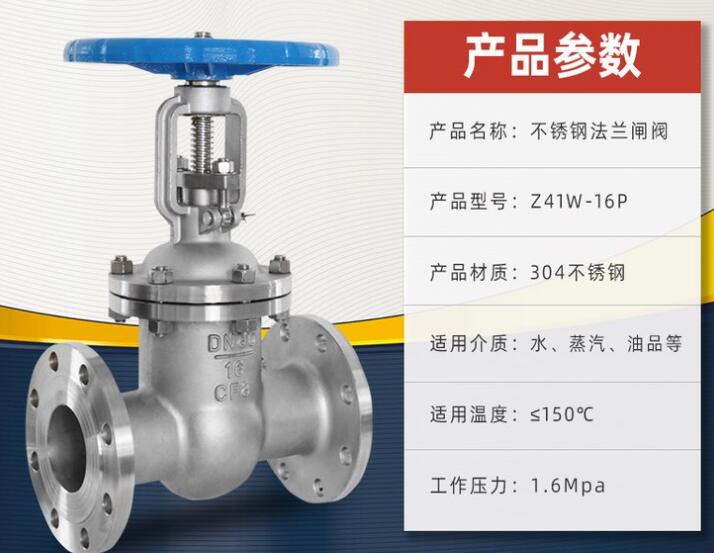

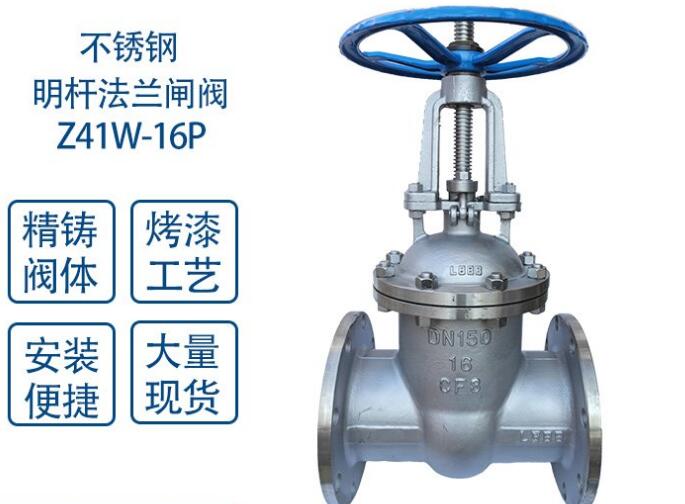

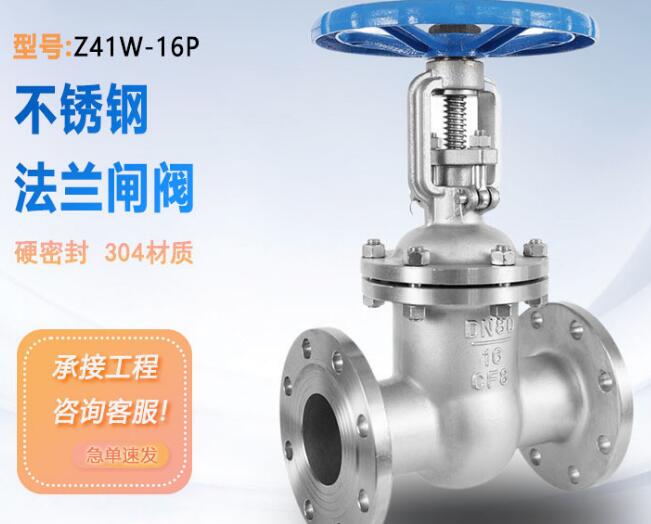

‌閘閥Z41W-16P型號的字母和數字有其特定的含義，分別代表閥門的類型、連接方式、結構形式、密封材料、公稱壓力和閥體材質。‌

Z——代表閥門類別《閘閥》

4——代表連接方式《法蘭》

1——代表結構形式《明桿》

W——代表密封堆焊《不銹鋼合金》

-《分隔鍵》

16——代表公稱壓力《1.6MPA》

P——代表閥體材質《不銹鋼CF8》

DN65——代表口徑65mm

Z41W-16P不銹鋼法蘭閘閥適用于-20～425℃,壓力PN1.0-16Mpa的水、蒸汽、油品、腐蝕性介質中,廣泛應用于石油、化工、建筑、城市給排水、火力發電廠等領域做管道的啟閉控制單元。Z41W不銹鋼閘閥的開閉部分為閘板。壓頭的運動方向垂直于流體的方向。閘閥只能完全打開和完全關閉，不能調節和節流。門有兩個密封面。最常見模式閘閥的兩個密封面形成楔形。楔角隨閥門參數而變化，通常為50，介質溫度不高達2°52。楔形閘閥的閘門可以做成一個整體，稱為剛性閘門;它也可以制成一個可以產生少量變形的澆口，以改善其加工性能并補償加工過程中密封面角度的偏差。該板稱為彈性百葉窗。

不銹鋼閘閥材質分為304不銹鋼，316不銹鋼，321不銹鋼，301不銹鋼等。

不銹鋼閘閥性能規范

型號	公稱壓力 (MPa)	實驗壓力			工作溫度(℃)	適用介質
型號	公稱壓力 (MPa)	強度(水)(Mpa)	密封(水)空氣	低壓密封空氣(Mpa)	工作溫度(℃)	適用介質
Z4IH-16C Z41W-16P(R)	1.6	2.4	1.8	0.6	≤200	NITRICACID
						硝酸類
						ACETICACID
						醋酸類
						NITRICACID
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	硝酸類
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	ACETICACID
Z41W-64P(R)	6.4	9.6	7.0	0.6	≤200	醋酸類

不銹鋼閘閥主要零件材質

閥體/閥蓋	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
零件名稱	ZG1Cr18Ni9Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12Mo2Ti系列	ZG00Cr17Ni14Mo2系列	WCB系列
閘板	ZG1Cr18NI9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	1Cr13
閥桿	1Cr18Ni9Ti	ooCr18Ni10	1Cr18Ni12Mo2Ti	ooCr17Ni14Mo2	1Cr13
填料	PTFE編織	PTFE編織	PTFE編織	PTFE編織	石墨Graphite
墊片	304L+PTFE	304L+PTFE	316L+PTFE	316L+PTFE	石墨+304 Graphite+304
壓蓋	ZG1Cr181Ni10	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
填料壓環	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Mi12Mo2Ti	00Cr17Ni14Mo2	1Cr13
螺栓	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

不銹鋼閘閥1.6MPa主要連接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720

不銹鋼閘閥2.5MPa主要連接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720
