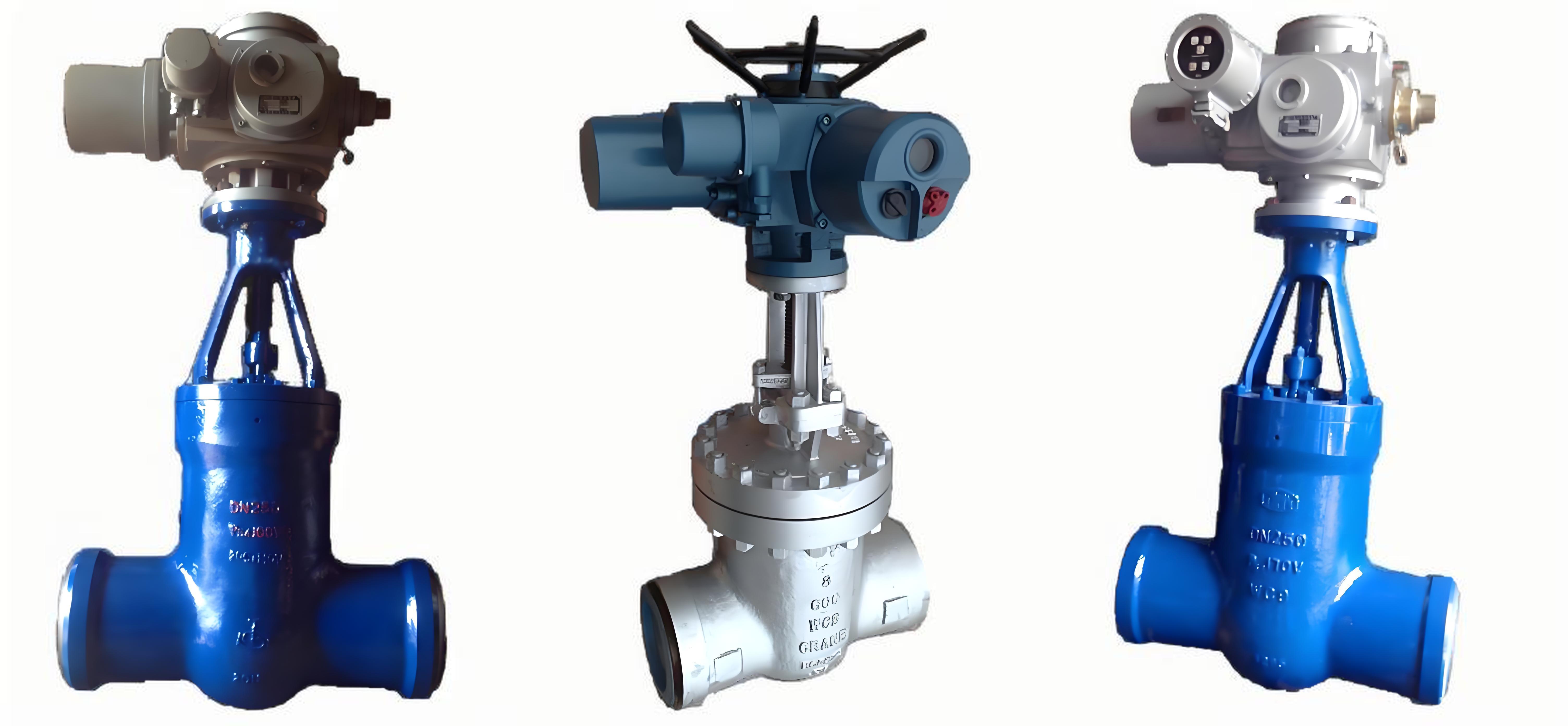

焊接閘閥Z61H-25 DN350及焊接閘閥Z62Y-63 DN250

[ 2024-10-11 ]

‌焊接閘閥Z61H-25 DN350是一種常用的管道控制設備，廣泛應用于水處理、化工、石化、石油、造紙、采礦、電力等領域。‌ 該閥門具有較高的工作壓力和溫度范圍，適用于切斷或接通管路介質，如水、蒸汽、油品等‌。焊接閘閥Z61H-25 DN350的主要特點和參數包括： ‌工作壓力‌：1.6~20.0MPa ‌工作溫度‌：-29℃~570℃ ‌適用介質‌：水、油品、蒸汽、酸、堿、氨、含硫天然氣等 ‌連接方式‌：法蘭、焊接 ‌驅動方式‌：手動、電動、氣動 ‌材質‌：鑄鋼、不銹鋼等這些特點和參數使得焊接閘閥Z61H-25 DN350能夠適應各種工業環境，確保管道系統的安全和穩定運行‌。在具體應用場景中，焊接閘閥Z61H-25 DN350常用于水處理設備、化工設備、石化設備、電力設備等。例如，在火電廠的汽機冷凝和真空負壓系統中，該閥門起到真空隔離密封的作用，確保系統的正常運行和安全‌。

‌焊接閘閥Z62Y-63 DN250是一種用于切斷或接通管路介質的閥門，適用于火力電站、石油化工、水力系統等。‌ 這種閥門的主要特點包括： ‌材質‌：通常采用鑄鋼、不銹鋼等材料，具有較高的耐壓和耐溫性能。 ‌連接方式‌：可以通過焊接、對焊等方式連接，適用于不同的安裝需求。 ‌驅動方式‌：可以是手動、氣動、液動或電動，滿足不同的操作需求。具體應用場景包括： ‌火力電站‌：用于切斷或接通管路介質，確保系統的正常運行。 ‌石油化工‌：在高壓、高溫環境下使用，保證生產安全。 ‌水力系統‌：用于控制水流，實現系統的自動化控制。此外，焊接閘閥Z62Y-63 DN250還具有以下技術參數： ‌公稱壓力‌：PN20~PN320 ‌工作溫度‌：-196℃-650℃ ‌連接方式‌：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍 ‌驅動方式‌：手動、氣動、液動、電動 這些特點和技術參數使得焊接閘閥Z62Y-63 DN250在各種工業應用中表現出色，確保了系統的安全性和可靠性‌。

焊接閘閥性能參數

Z61H、Z61Y、Z61W 型 PN16~PN200 鋼制楔式閘閥主要性能參數
Z61H-16C、25	16、25	1.6、2.5	≤ 425	水、蒸汽、油品
Z61Y-16C、25	16、25	1.6、2.5	≤ 425	水、蒸汽、油品
Z61W-16P、25P	16、25	1.6、2.5	≤ 150	弱腐蝕性介質
Z61Y-16P、25P
Z61W-16R、25R
Z61Y-16R、25R
Z61Y-16I、25I			≤ 550	油品、蒸汽
Z61Y-16V、25V			≤ 570	水、蒸汽、油品
Z61H-40~200	40~200	4.0~20.0	≤ 425	水、蒸汽、油品
Z61H-40I~200I	40~200	4.0~20.0	≤ 550	水、蒸汽、油品
Z61H-40P~200P	40~200	4.0~20.0	≤ 200	硝酸類
Z61H-40R~200R	40~200	4.0~20.0	≤ 200	硝酸類

焊接閘閥零部件材料

Z61H、Z61Y、Z61W 型 PN16~PN200 鋼制楔式閘閥零部件材料
Z61H-16C、25	碳素鋼	鉻不銹鋼		石棉石墨或柔性石墨
Z61Y-16C、25	碳素鋼	鉻不銹鋼	堆焊硬質合金	石棉石墨或柔性石墨
Z61W-16P、25P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	本體材料	石棉石墨或柔性石墨
Z61Y-16P、25P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	堆焊硬質合金
Z61W-16R、25R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	本體材料
Z61Y-16R、25R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	堆焊硬質合金
Z61Y-16I、25I	鉻鉬合金鋼	鉻鉬合金鋼	堆焊硬質合金
Z61Y-16V、25V	鉻鉬釩鋼	鉻鉬釩鋼	堆焊硬質合金	柔性石墨
Z61H-40~200	碳鋼	鉻不銹鋼	碳鋼+Cr13或硬質合金	柔性石墨
Z61H-40I~200I	鉻鉬鋼	合金鋼	合金鋼+硬質合金	柔性石墨
Z61H-40P~200P	鉻鎳鈦鋼	不銹鋼	不銹鋼或不銹鋼+硬質合金	柔性石墨
Z61H-40R~200R	鉻鎳鉬鈦鋼	不銹鋼	不銹鋼或不銹鋼+硬質合金	柔性石墨

性能規范

型號	公稱壓力PN（Mpa）	試驗壓力（MPa）		適用溫度（℃）	適用介質
型號	公稱壓力PN（Mpa）	強度試驗	密封試驗	適用溫度（℃）	適用介質
Z62Y-160	16.0	24	17.6	≤425	水、油品、蒸氣
Z62Y-200	20.0	30	22
Z62Y-250	25.0	37.5	27.5
Z62Y-320	32.0	48	35.2
Z62Y-P54100V	P54100V	30	11	≤540
Z62Y-P54140V	P54140V	42	15.4
Z62Y-P54170V	P54170V	48	18.7
Z62Y-P54170V	P54170V	63	18.7	≤570

規格尺寸

公稱壓力 PN（MPa）	公稱通徑 DN（mm）	主要外形尺寸及連接尺寸					重量（Kg）
公稱壓力 PN（MPa）	公稱通徑 DN（mm）	d	L	H	L1	L2	重量（Kg）
25.0	50	43	216	840	363	197	103
	65	57	254	915	363	197	110
	80	67	305	950	363	197	135
	100	84	406	1164	437	277	234
	125	100	483	1402	437	277	343
	150	125	700	1129			450
	175	158	711（750）	1650	457	309	638
	225	200	864（850）	1650	554	309	654
	300	280	1067	2106	764	398	1973
32.0	100	96	533	1236	437	277	234
	125	118	610	1402	437	277	315
	150	148	762（750）	1403	526	283	672
	175	148	762（750）	1650	554	309	684
	225	222	1041（850）	1650	554	309	696
	350	350	1250	2255			2605
P54100V	175	148	762（750）	1650	554	309	683
	225	222	1041（850）	1650	554	309	704
	250	222	1041（900）	1795	554	309	1214
	300	294	1254	2080	554	309	2125
P5414V	125	136	600	1115
	175	175	750	1205
	225	217	850	1490
P54170V	125	98	630（580）	1230	437	277	312
	225	186	1060（850）	1680	554	309	1404
	300	278	1397	2265	764		2834
	350	338	1550	2536	715		5591
P57170V	125	124	600	1115
	175	163	750	1205
	225	201	850	1490
